Адаптер параллельного интерфейса в MDB

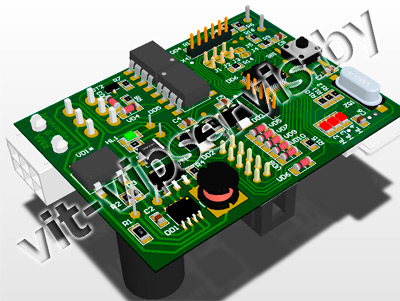

Адаптер интерфейса параллель в MDB Адаптер выполняет функцию вспомогательного устройства сопряжения MDB шины торгового аппарата и монетоприемника или другого устройства приема денежных средств, работающего по интерфейсу «Параллель» (Parallel). Изделие может определятся торговым аппаратом как монетоприемник (COIN CHANGER) так и купюроприемник (BILL VALIDATOR) в зависимости от настроек.

Конструктивно адаптер выполнен в виде моноплаты и имеет безкорпусное исполнение. Устройство имеет стандартные разъемы подключения как со стороны MDB шины (ATX4.2MM-6) так и со стороны приемника денежных средств (IDC-10).

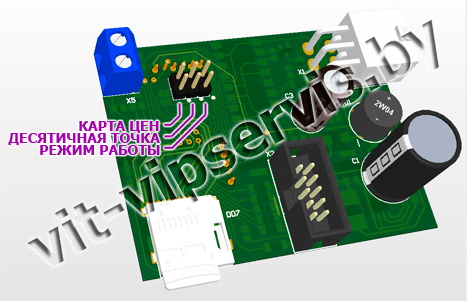

Адаптер интерфейса параллель в MDB - джамперы Адаптер является свободно конфигурируемым и позволяет самостоятельно устанавливать настройки необходимые для корректной работы торгового аппарата. Среди доступных настроек можно выделить: режим работы (монетоприемник/купюроприемник), положение десятичной точки (0/2), карта цен (5, 10, 20, 50, 100, 200/1, 1, 2, 5, 10, 20). Для изменения, какого либо параметра работы адаптера, требуется установка либо снятие джампера.

К дополнительным возможностям адаптера относится «Пульс» (PULSE) выход, который конвертирует сигналы от приемника денежных средств. На плате данный выход реализован в виде разъема с винтовыми зажимами (KF301).

Характеристики адаптера:

Гальваническая изоляция интерфейса MDB	ДА
Напряжение питания приемника денежных средств	12 ±5% В
Максимальный ток питания приемника денежных средств	800 мА
Напряжение сигнальных выводов приемника денежных средств, не более	15 В
Максимальный ток «Пульс» выхода, не более	25 мА
Зависимость количества импульсов интерфеса «Пульс» от каналов интерфейса «Параллель» (Количество импульсов может быть изменено по желанию заказчика)	Канал 1 - 1 импульс Канал 2 - 2 импульса Канал 3 - 4 импульса Канал 4 - 10 импульсов Канал 5 - 20 импульсов Канал 6 - 40 импульсов
Габаритные размеры, не более	65х50х25 мм
Вес, не более	50 г

Руководство по использованию.

Адаптер успешно прошел интегрирование на следующие модели торговых аппаратов:

Necta Concerto
Necta Canto
Necta Canto Touch
Necta Kikko Max
Necta Opera
Necta Kikko ES6
Rheavendors Luce
BIANCHI LEI 400
SM COIN VISTA 180
Rheavendors Luce
Rheavendors Caffe Europa
Saeco Corallo 1700
Saeco Cristallo 400
... и другие, работающие по интерфейсу MDB

Поддерживаемы приемники денежных средств:

Comestero RM5 Evolution
Comestero RM5 HD
Alberici AL66
... и другие, имеющие интерфейс Parallel
